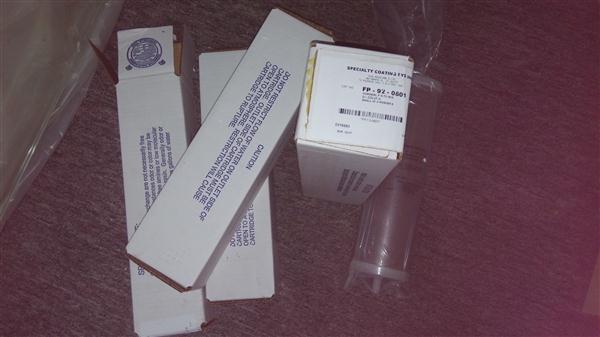

FP-92-0601離子交換柱
SCS Ionograph? 系列離子污染測試儀
提供快速，精確的清潔度檢測
SCS 的名字在工業領域與自動 ROSE(萃取溶液電阻率)測試是同義詞。SCS Ionograph 離子污染測試系統
利用動態萃取法測量浸入超純溶液中基片的電阻率變化。電阻率的變化程度反映了污染的水平，這通常是
來源于制造和組裝過程的殘留物而產生結果。SCS 離子污染測試系統設定工業質量標準為制造企業提供優
質的產品, SCS 離子污染測試系統是一個工業標準，其系列產品傳承了精度和性能的特點。就標準而言，
SCS 離子污染測試設備產品線符合這些 PCB 制造和組裝的標準。擁有 40 年生產環境經驗，SCS 測試
系統包括了 Ionograph? 和 Omegameter 二個產品線，不斷地為電子制造業客戶證明它們的價值。
Ionograph SMD V
SCS Ionograph? 在通用清洗標準中被指定為離子污染測試的工業標準。使用動態測試方法，這個產品系
列給你提供可靠的測試方案和可以接受的價格。另外，SCS Ionograph 系列提供了四款全新設計的型號
-Ionograph SMD V 和桌面型小部件，標準和大部件模塊，所有系統操作都是在 SCS PowerView? 軟件
下。SCS Ionographs 系列提供給客戶可靠的和有效的測試能力包括：
? 符合關于規范包括 MIL-STD-2000A, IPC-TM-650 and
ANSI/J-STD-001
? 為裸板和組裝印刷線路板提供水/半水清洗工藝的控制
? 清洗/免清洗工藝控制
? 測試防止與離子污染有關的腐蝕和產品性能問題
? 敏感小部件的清潔度測試
? 潔凈室特定產品如手套、工裝架、裝配工具、組裝工具和主要的
用于精密制造業的組裝器件
? 免清洗和低殘留過程控制，包括噴涂助焊劑的設定和監視
特性
? 設計用于生產環境大部件的例子污染檢測
? 浸沒噴流攪動噴嘴及可選的加熱萃取溶液提供了極高的敏感度
? 可配置機器方便的一體式電腦
? 操作在 SCS PowerView 軟件環境
? 可提供四種測試槽尺寸
關于加熱溶液測試 SMD V 給了你加熱測試溶液的選擇。IPC-TM-650 描述加熱測試溶液的好處在于能夠
使你加速和改善萃
取的效率，對于那些惡略的環境比如表面貼裝器件的底部。
規格
測試腔尺寸 - 18 x 20 in / 45.7 x 50.8 cm, 5 in / 12.7 cm 頂部 3.1 in / 7.9 cm 底部
（W x H, D） - 26 x 20 in / 66 x 50.8 cm, 5 in / 12.7 cm 頂部 3.1 in / 7.9 cm 底部
萃取液容量 6.5 - 15 g / 24.6 – 56.8 L
尺寸 (W x H x D) 43.5 x 39.1 x 26.7 in / 110.5 x 99.3 x 67.8 cm
重量 382 lb / 173 kg
電源 230 VAC, 50 Hz, 5 A
最大操作溫度 113° F / 45° C
Ionograph BT
SCS Ionograph BT 系列提供了一個便捷的桌上型設計為需要測試單個零件，完整的裝配組件及小器件的
實驗室和制造廠提供了快捷和精確的測試手段。最新重新設計的 Ionograph 模塊有三種尺寸的測試腔來適
合你的應用，并且為了最大的便利和效率可以配置一體化計算機或平板電腦。CE 認證的 Ionograph BT 系
列設計了非常容易打開的護板便于設備的維護保養和更換過濾器，全不銹鋼結構使系統很容易清潔并且耐
腐蝕。電氣控制與系統分離設計避免了化學品可能對電氣部分的腐蝕。
特性
SCS Ionograph BT 系列: SP (小部件) ? 6 x 6 英寸測試腔可以發現非常小的污染量和很高的精確性
? 配有定制的提籃的樣品夾具
? 是測試單個部件和很小器件的理想選擇
? 可配置一體式計算機或平板電腦
SCS Ionograph BT 系列: MP (中等部件)標準型
? 12 x 14 英寸測試腔可適應大多數標準尺寸的樣品
? 可適應從部件到完整的電路板組件各種各樣產品測試的最初選擇
? 可配置一體式計算機或平板電腦
SCS Ionograph BT Series: LP (大部件) ? 14 x 20 測試腔用于大尺寸部件
? 允許測試很大的樣品
? 可配置一體式計算機或平板電腦
規格
SCS Ionograph BT 系列: SP (小部件)
測試腔尺寸 6 x 6 in x 1.125 in / 15.2 x 15.2 x 2.9 cm
萃取液容量 0.4 gal. / 1.5 L
尺寸 (W x H x D) 11 x 20.75 X 15 in / 27.9 x 52.7 x 38.1 cm
重量 46 lb / 20.9 kg
電源 120 VAC, 60 Hz, 1 A / 230 VAC, 50 Hz, 0.5 A
SCS Ionograph BT 系列: MP (中等部件)
測試腔尺寸 14 x 12 x 2.5 in / 35.6 x 30.5 x 6.4 cm
萃取液容量 2.6 g / 10.0 L
尺寸 (W x H x D) 15.25 x 19.75 x 15 in / 38.7 x 50.2 x 38.1 cm
重量 64 lb / 29 kg
電源 120 VAC, 60 Hz, 1 A / 230 VAC, 50 Hz, 0.5 A
SCS Ionograph BT 系列: LP (大部件)
測試腔尺寸 14 x 20 x 2.5 in / 35.3 x 50.8 x 6.4 cm
萃取液容量 5 g / 18.9 L
尺寸 (W x H x D) 15.25 x 27 x 16.25 in / 38.7 x 68.6 x 41.3 cm
重量 78 lb / 35.4 kg
電源 120 VAC, 60 Hz, 1 A / 230 VAC, 50 Hz, 0.5 A
