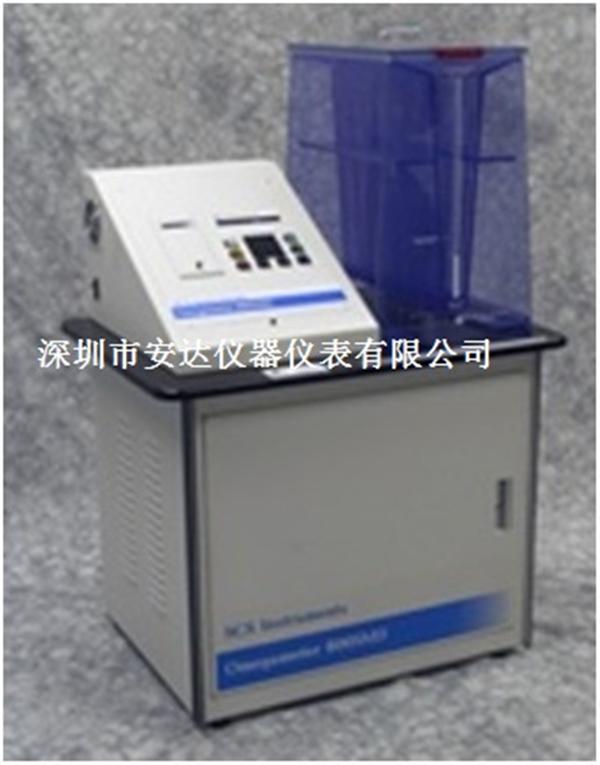

美國OMEGA 離子污染測試儀600 SMD
系統說明：
顯示提示------屏幕清楚的顯示操作者輸入的操
作命令，并且提供繼續操作的提示給測試者，以做出
不同的條件設定與修改。
系統打印機---------在測試進行中，點陣打印機就
會繪制一份污染物曲線圖表，并且每十秒鐘數據點會
標識一次。檢測結束后，最終污染水平、測試的參數
以及所測樣品是否合格的情況都會打印出來。
穩定的數據庫---------可以存儲30 個樣品的數
據，包括樣品代碼、客戶代碼和樣品面積的大小。系
統會保存最近輸入的測試液的濃度。
加熱測試液----------加熱測試液是操作SMD600
離子污染測試儀的重要因素，當提高測試液溫度至
110°-----125°F 時就可以提高液體內離子的擴散速
度。不銹鋼蓄水箱裝有發熱管及溫控器，當水溫超過
130°F 時就會發出警告并停止加溫。系統預熱需要
大約45 分鐘，操作的溫度應保持在110°F-------125
°F，這主要是根據測試槽的大小以及設備所處環境
的溫度來調節。
電子校驗--------無需電子校準，可用電阻測量電
路驗證精度；如果系統不能正常的工作，那么系統就
會停止工作并且在顯示器上出現相應的提示。
電子校驗--------無需電子校準，可用電阻測量電路驗證
精度；如果系統不能正常的工作，那么系統就會停止工作并
且在顯示器上出現相應的提示。
化學校驗--------這個程序適合所有系統部件的操作確
認，從測量探頭至系統打印機。
自動停止--------操作者對測試循環的時間可作設定。如
果未設定，那么系統在離子污染水平穩定并且四分鐘保持不
變就會自動停止。
RS-232-C 數據輸出端口---------儀器背面的IBM 兼容串
口用來傳輸測試數據；軟盤提供了電腦和儀器設備的驅動軟
件；只有當系統未進行交互時，數據輸出才可正常完成。
測試槽--------根據樣品的表面大小、比例來選擇最佳的
測試液量，可選擇四種不同大小的測試槽（8″×8″，12″
×12″，12″×18″，18″×18″）。理想的操作比例為35
cc/sq.inch，高達100 cc/sq.inch 也可獲得很精確的結果。所有
的測試槽都安裝有浸潤式的噴水頭，以滲透至樣品的不同部
位以及增加沖洗的速度。
液體量的指示器--------系統的測試槽標有容積刻度，這
樣就可以直接讀出系統液體量。
操作原理：
SMD600 離子污染測試儀
先進的儀器
特點：
● 微處理器控制
● 數據條顯示，操作簡單方便
● 可存儲 30 個樣品的數據
● 以曲線圖表的打印所有測試程序
● 自動停止測試
● 加熱測試液以增加離子溶解度
SMD600 離子污染測試儀通過監控混合液中所含
離子的電阻大小從而得出所所含離子的數量。
在測試的開始時，系統的檢測器和記錄器會根據
測試槽內最初的離子含量建立一個基準數據，然后計
算在測試的過程中增加的離子量，當所有的離子溶解
入測試液中時，就可達到一個平衡的數值。在測試通
孔的板時，這些操作大約需要5-10 分鐘，測試SMD
的板時，大約需要30-45 分鐘。
測試結素后，最后的離子含量水平，會被編成一
份微觀圖，包括NaCl/sq.inch 、測試的參數以及根據
設定的標準是否合格情況，在進行下一次測試之前，
通過儀器內的除離子系統清潔測試液，從而達到再生
的功能，并且建立新的基準水平。
SMD600 離子污染測試儀是一個功能齊全的微
處理器控制儀器，采用非破壞式的測試方法，適合用
于檢測印制線路板和相關部件的離子含量。根據測試
液中電阻的變化來測試離子的含量。利用加熱測試液
至大約120°F 并且結合了噴水器的沖刷，從而更有
效的提高了清潔度，對于高密度的SMD 產品可以達
到90%--95%的清潔度。
應用：
美國OMEGA離子污染測試儀SMD 600 作為一款高效
率、高質量的品質檢測工具，在商業上得到了廣泛的應用。
在軍事應用上，OMEGA 設備系統所提供了一個高精
度、可重復性＆快速測量的方法，用來測定軍用規范
MIL-P-28809 的清潔標準。
美國 OMEGA 離子污染測試儀SMD 600 還可應用于：
● 測定軍用規范 MIL-P-55110——印刷電路裝配
● 測定電子元件的質量＆印刷電路板來料檢查
● 評估各種不同焊料、發展數據庫得出可行而有效的清
潔方法
● 評估各種去焊藥劑或皂化劑的清潔處理性能
● 檢查在涂層＆填充混合物的應用之前的最后表面清
潔處理
物理數據：
系統尺寸：
38″wide×29″deep×54″high
電源要求：
230 V，60 Hz，10 A
運輸尺寸：
44″wide×33″deep×76″high
運輸總量：
600 Pounds
● 測試槽中的噴嘴增加滲透性
● 快速測試（3～5 次/分鐘）
● 測試槽的大小可選擇
● RS-232-C 的電腦輸出端口
● 英制/公制的轉換
