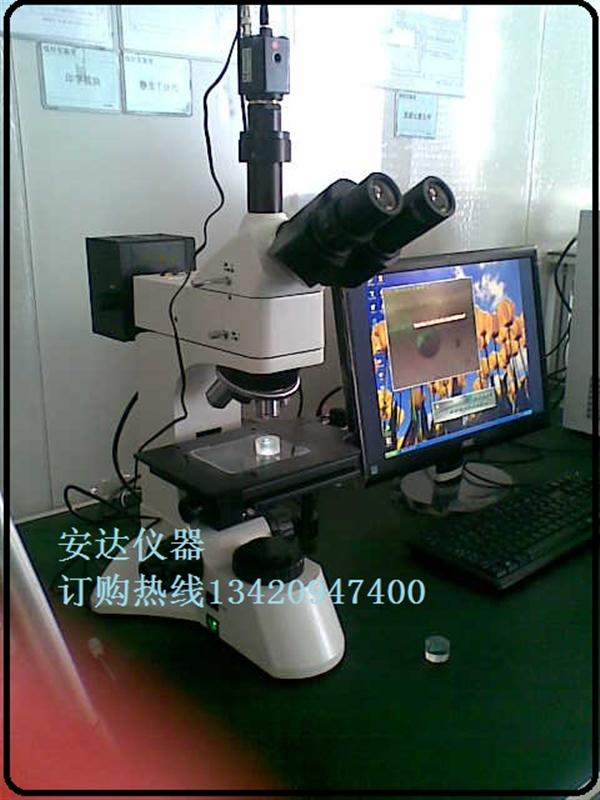

ADL3230BD正置明暗視場透反射金相顯微鏡是一種多用途工業檢驗用光學儀器,配置明/暗場物鏡、大視野目鏡與偏光觀察裝置,透反射照明采用“柯勒”照明系統,視場清晰。可用于半導體硅晶片、LCD基板、電路板、固體粉未及其它各種透明或不透明工業試樣的檢驗,是生物學、金屬學、礦物學、精密工程學、電子工程學等研究的理想儀器.
性能特點
▲ 采用無限遠光學系統及模塊化功能設計。
▲ 長工作距離明/暗視場平場物鏡,視場大而清晰。
▲ 廣角平場目鏡:視場直徑Ф22mm。
▲ 粗微動同軸調焦機構,粗動松緊可調,帶限位鎖緊裝置,微動格值:2μm。
▲ 內置式可切換偏光觀察裝置,起偏器可360°旋轉。
▲ 上光源采用翻蓋式12V50W鹵素?zé)粝洌鼡Q燈炮安全便捷,下光源采用12V30W鹵素?zé)簦友b散熱片。
▲ 三目鏡筒可自由切換目視觀察與顯微攝影,攝影時可100%通光,適合暗視場顯微圖像拍攝。
放大倍數可選擇5X,10X,20X,40X,50X,60X,80X,100X物鏡
配300萬像素或500萬像素CCD攝像頭,校準尺0.1mm/格,惠普或聯想電腦一臺(含17尺顯示器)
標準配置
型號
|
ADL3230BD
|
目鏡
|
大視野 WF10X(視場數Φ22mm), 帶分劃目鏡和分劃尺,格值0.1mm/格
|
物鏡
|
無限遠長工作距離平場消色差明/暗視場物鏡(無蓋玻片)
|
PL L5X/0.12 B.D 工作距離(Work distance):9.7 mm
|
PL L10X/0.25 B.D 工作距離(Work distance):9.3 mm
|
PL L20X/0.40 B.D 工作距離(Work distance):7.2 mm
|
PL L40X/0.60 B.D 工作距離(Work distance):3.0 mm
|
|
PL L60X/0.70 B.D 工作距離(Work distance):3.18 mm
|
目鏡筒
|
三目鏡,傾斜30?,(內置檢偏振片,可進行切換),
|
落射照明系統
|
12V 50W鹵素?zé)?span lang="EN-US">,亮度與燈炮位置可調
|
內置視場光闌、孔徑光闌、濾色片轉換裝置,推拉式檢偏器與起偏器
|
調焦機構
|
粗微動同軸調焦, 微動格值:2μm,帶鎖緊和限位裝置
|
轉換器
|
五孔(內向式滾珠內定位)
|
載物臺
|
雙層機械移動式(尺寸:210mmX140mm,移動范圍:75mmX50mm)
|
|
|
藍濾色片和磨砂玻璃,12V 30W,亮度可調
|
集光器,鹵素?zé)粽彰鬟m用(內置視場光欄)
|
12V 30W 鹵素?zé)?span lang="EN-US">,亮度可調
|
